Schemat i opis połączeń końcówek RJ-45 stosowanych w siaciach Fast Ethernet



Podstawowa charakterystyka okablowania 100Base-Tx stosowana w standardzie Fast Ethernet:

  • okablowanie: skrętka nieekranowana kategorii 5-tej (UTP) lub ekranowana (STP);

  • do transmisji wykorzystuje się jedną parę skrętki, druga służy do wykrywania kolizji (pozostałe dwie pary pozostają wolne - nie zaleca się ich wykorzystywania);

  • maksymalny rozplot nie powinien przekraczać 0,5 cala;

  • maksymalna długość segmentu wynosi 100 m.

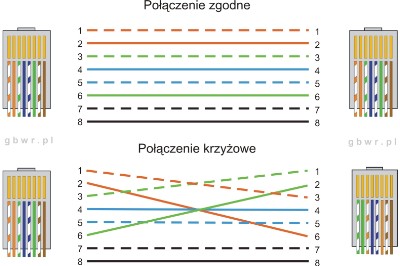

Połączenie zgodne

RJ-45 [1]

pin nr

przewód

pin nr

RJ-45 [2]

odbiór +

1

biało-pomarańczowy

1

transmisja +

odbiór -

2

pomarańczowy

2

transmisja -

transmisja +

3

biało-zielony

3

odbiór +

-

4

niebieski

4

-

-

5

biało-niebieski

5

-

transmisja -

6

zielony

6

odbiór -

-

7

biało-brązowy

7

-

-

8

brązowy

8

-

Połączenie krzyżowe

RJ-45 [1]

pin nr

przewód

pin nr

RJ-45 [2]

odbiór +

1

biało-pomarańczowy

3

transmisja +

odbiór -

2

pomarańczowy

6

transmisja -

transmisja +

3

biało-zielony

1

odbiór +

-

4

niebieski

4

-

-

5

biało-niebieski

5

-

transmisja -

6

zielony

2

odbiór -

-

7

biało-brązowy

7

-

-

8

brązowy

8

-


09.01.2018
